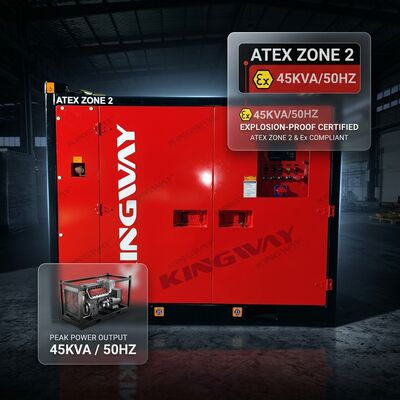

Pompa Air Laut Diesel Tekanan Tinggi Tahan Ledakan Zona ATEX 2 dengan Rangka DNV

The Kingway ATEX Zone 2 Explosion Proof High Pressure Diesel Sea Water Plunger Pump is a purpose-engineered hydrostatic pumping system designed for hazardous area applications across offshore and onshore oil and gas environments. Disertifikasi berdasarkan ATEX Directive 2014/34/EU sebagai Peralatan Kategori 3G Grup II yang ditandatangani untuk Zona 2 IIB T3 Gc,pompa triplex piston diesel ini memberikan sampai 70 MPa tekanan pembuangan pada aliran 19Kombinasi tekanan tinggi dan aliran yang cukup membuat unit ini cocok untuk jet air bertekanan tinggi, pengujian hidrostatik pipa,mencuci dek platform dan peralatan, dan operasi pompa intervensi sumur di daerah di mana alternatif bertenaga listrik menimbulkan risiko pembakaran yang tidak dapat diterima.

Tidak seperti unit pompa bertenaga listrik yang membutuhkan motor tahan ledakan bersertifikat, drive frekuensi variabel khusus yang ditempatkan dalam kandang yang tertekan,dan kompleks area berbahaya kabel glanding, konfigurasi penggerak langsung mesin diesel menghilangkan semua sumber kontak listrik potensial dari zona berbahaya sepenuhnya.Perkins 1104D-44T empat silinder turbocharged mesin diesel industri pasangan langsung ke crankshaft pompa melalui tugas berat industri dry-plate kopling, memberikan transfer tenaga mekanik yang efisien tanpa kerugian energi perantara yang biasanya terkait dengan drive pompa hidrolik atau konfigurasi generator-motor listrik. This mechanical simplicity translates directly to higher operational reliability in remote desert and offshore locations where specialized electrical technicians may not be immediately available for troubleshooting.

Kompleks pompa dipasang dalam rangka angkat bersertifikat DNV 2.7-1 yang terintegrasi dengan kandang kanopi tahan cuaca bertenaga suara dengan rating IP55.Lapisan ini memberikan perlindungan terhadap masuknya debu dan jet air bertekanan rendah dari segala arah, memastikan operasi yang dapat diandalkan selama prosedur pencucian dek platform atau di lingkungan gurun yang ditandai dengan pasir silika halus di udara.Isolasi akustik multi-lapisan dengan busa tahan api mengurangi tingkat kebisingan operasi medan bebas menjadi di bawah 75 dBA pada tujuh meter, memenuhi peraturan paparan kebisingan pekerjaan yang semakin ketat yang diberlakukan pada instalasi lepas pantai di Laut Utara, Teluk Meksiko, dan wilayah Timur Tengah.

• Paket pompa bersertifikat zona 2 ATEX:Kepatuhan penuh terhadap Directive 2014/34/EU, seri standar atmosfer eksplosif EN 60079, dan EN 1834 untuk mesin pembakaran internal alternatif.Seluruh paket pompa disertifikasi sebagai satu unit Grup II Kategori 3G (Zone 2 IIB T3 Gc), menyediakan operator dengan satu dokumen kepatuhan terkonsolidasi daripada mengharuskan manajemen sertifikasi terpisah untuk mesin, pompa, instrumen, dan subsistem tambahan.
• 70 MPa Kapasitas Tekanan Ultra Tinggi:Pompa piston triplex yang memberikan tekanan pelepasan terus menerus 70 MPa, cukup untuk pengujian pengujian tahan hidrostatik dari tumpukan BOP, perakitan kepala sumur, manifold tersedak dan membunuh,dan aliran produksi bernomor 15,000 PSI tekanan kerja sesuai dengan persyaratan uji API 6A dan API 16A.Konfigurasi triplex dengan tiga piston fase pada interval 120 derajat memastikan pengiriman tekanan yang sangat halus dengan denyut debit minimal.
• Mesin Diesel Perkins 1104D-44T:Mesin industri empat silinder turbocharged dan didinginkan kembali yang menghasilkan 96 kilowatt pada 2200 rpm, sepenuhnya sesuai dengan standar emisi EU Stage IIIA.Sistem bahan bakar injeksi langsung mekanis membutuhkan tenaga listrik nol untuk beroperasi, memungkinkan kemampuan black-start sejati di lokasi terpencil tanpa infrastruktur listrik pendukung.
• DNV 2.7-1 Kerangka Angkat Laut:Kerangka angkat baja bersertifikat yang terintegrasi ke dalam struktur skid dasar yang memungkinkan pengangkatan titik tunggal yang aman dengan crane platform pedestal atau davit laut yang dipasang di kapal.Empat mata pad bersertifikat diposisikan dan berukuran untuk angkat yang benar-benar rata dengan tangki bahan bakar dan cairan penuh, menghilangkan kebutuhan yang memakan waktu untuk perhitungan sudut trim selama operasi rigging.
• IP55 Lapisan tahan cuaca yang dapat meredam suara:Canopy yang sepenuhnya tertutup yang dibangun dengan panel baja galvanis ganda dan busa isolasi akustik tahan api.Peringkat IP55 memberi sertifikasi perlindungan terhadap endapan debu berbahaya dan jet air bertekanan rendah dari segala arahEmisi kebisingan medan bebas dipertahankan pada atau di bawah 75 dBA pada tujuh meter selama operasi beban penuh.
• Kapasitas Pembersih Diri Air Laut:Sistem pemasangan yang dibantu vakum terintegrasi yang menyediakan kapasitas angkat sedotan tiga meter,memungkinkan asupan air laut langsung dari koneksi dada laut di bawah dek tanpa memerlukan pompa booster bertenaga listrik terpisahHal ini sangat berharga pada platform lepas pantai dan rig pengeboran yang diangkat di mana pasokan air laut di bawah dek adalah satu-satunya sumber air yang tersedia.
• Sistem Filtrasi Inlet Dua Tahap:Penyaring kasar primer dengan aperture dua milimeter diikuti oleh filter dupleks halus sekunder dengan nilai absolut dua ratus mikron.Filtrasi dua tahap ini melindungi piston keramik dan segel pengemasan tekanan tinggi dari partikel laut abrasif dan padatan yang tersambung, secara substansial memperpanjang umur pelayanan segel dalam tugas air laut mentah.

Paket pompa diesel bertekanan tinggi ini dirancang untuk berbagai operasi area berbahaya di seluruh rantai nilai minyak dan gas hulu.berfungsi sebagai unit jet air bertekanan tinggi utama untuk pembersihan dek, penghapusan kerangka proses, dan pembersihan bundel tabung penukar panas selama penutupan pemeliharaan yang direncanakan dan kegiatan turnaround.Kemampuan tekanan 70 MPa sepenuhnya mendukung pengujian tekanan hidrostatik selang kontrol BOP, saluran pencekaman dan pembunuhan, pemasangan pohon Natal di sumur, dan saluran produksi sesuai dengan standar pengujian API.

Kontraktor pengeboran menggunakan pompa ini untuk operasi pompa intervensi sumur yang membutuhkan injeksi cairan bertekanan tinggi, pasokan air flush unit semen,dan pembersihan lubang lumpur di mana pompa bertenaga listrik menimbulkan risiko pembakaran yang tidak dapat diterima di area yang diklasifikasikan sebagai Zona 2 di sekitar zona sumur dan zona shaker shaleTim konstruksi pipa dan komisi menggunakan output tekanan tinggi untuk pengujian hidrostatik dari bagian pipa yang baru dipasang, where the self-contained diesel drive configuration eliminates the logistical complexity and cost of running high-voltage temporary power cables along pipeline rights-of-way through undeveloped desert or forest terrain. Gas storage operators employ the pump in salt cavern leaching operations where sustained high-pressure seawater injection is required for solution mining of underground salt formations to create storage cavity volume. Di lingkungan kilang minyak dan minyak bumi, unit ini menyediakan pasokan air bertekanan tinggi yang bergerak untuk pembersihan kimia kolom proses, wadah reaktor,dan jaringan penukar panas selama kampanye pemeliharaan turnaround yang direncanakan.

Setiap paket pompa mengalami pengujian kinerja pabrik yang didokumentasikan termasuk setidaknya dua jam berlari terus menerus pada tekanan dan aliran debit nominal, dengan verifikasi stabilitas tekanan secara real time,kenaikan suhu di semua lokasi bantalan dan segel, analisis tanda tangan getaran multi-titik, dan pengujian fungsional dari semua shutdown darurat dan safety interlock sirkuit.5 kali pengujian hidrostatik badan tekanan kerja sebelum perakitan akhir, dengan verifikasi kecocokan masing-masing piston-to-seal dan pengujian kebocoran katup hisap dan pembuangan didokumentasikan dalam catatan jaminan kualitas permanen.Semua komponen yang dibasahi cairan yang dimaksudkan untuk layanan air laut terbuat dari baja tahan karat dupleks UNS S31803 atau nikel aluminium perunggu untuk mencegah korosi galvanik di lingkungan laut. Sebelum pengiriman, ujung cairan pompa dicuci dan diisi dengan cairan pengawet biodegradable, sistem bahan bakar mesin diobati dengan pengawet penyimpanan jangka panjang,dan semua permukaan mesin eksternal memiliki lapisan anti korosiPengiriman termasuk paket dokumentasi lengkap: Deklarasi Konformitas ATEX, sertifikat kerangka angkat DNV 2.7-1, EN 10204 Tipe 3.1 sertifikat uji bahan untuk semua komponen yang mengandung tekanan, laporan uji penerimaan pabrik yang terperinci, sertifikat kalibrasi tekanan gauge bersertifikat, manual operasi dan pemeliharaan yang komprehensif dengan panduan pemecahan masalah,dan daftar suku cadang yang direkomendasikan untuk dua tahun pertama dengan urutan nomor referensi. Kingway memberikan garansi standar dua belas bulan atau dua ribu jam dari tanggal komisi pertama, dengan pengawasan komisi opsional, perlindungan garansi diperpanjang,dan pelatihan kompetensi operator bersertifikat yang tersedia untuk proyek di seluruh dunia.
