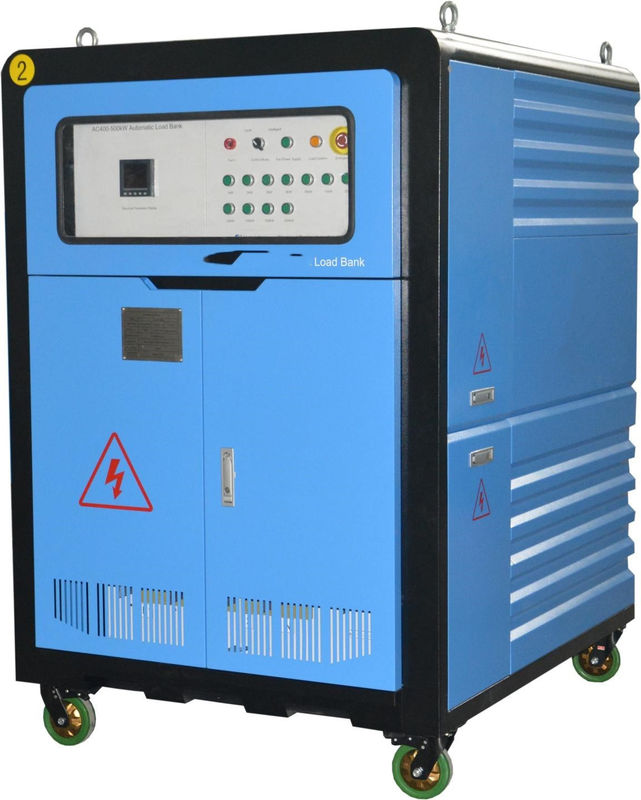

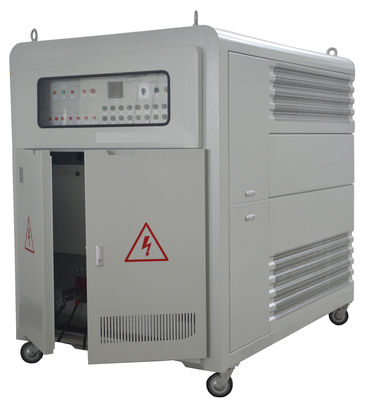

600KW Power Resistive Load Bank Untuk Generator Testing

Model

KL600

Keakuratan tampilan

Tingkat 0.5

Kekuatan Kontrol

Daya eksternal 380VAC 3 fase 4 kabel 50Hz

Sambungan kabel

Input bank beban - busbar (penyambungan bintang "Y") Input daya kontrol - blok terminal

Antarmuka Komunikasi

RS232/RS485

Isolasi

F

Cara Kerja

Bekerja Terus

Pendinginan

Udara paksa, asupan udara horizontal dan pendinginan knalpot ke atas

Transportasi

Dengan mata mengangkat dan roda rolls

Warna

Sebagai persyaratan pelanggan atau sebagai desain kami

Dimensi

1610*1250*1600mm L×W×H

Berat badan

800KGS

Suhu Lingkungan

-10°C~+50°C

Kelembaban Relatif

≤ 95%

Ketinggian

≤ 2500m

Tekanan Atmosfer

86 ~ 106kPa

Kontaktor

Schneider

Fuse

MIRO

PLC

Siemens

Tombol Cahaya

ABB

Relay

OMRON

Resistor paduan

Kingway

Perangkat Lunak Pengolahan Data

Kingway

1) 3 baris LED multi-fungsi meter dapat menampilkan tegangan dan arus real time dari tiga fase dan setiap fase, daya resistif, faktor daya, daya tampak, frekuensi dan waktu berjalan dari set generator.

2) Pengguna dapat pra-menetapkan daya kemudian tekan tombol beban master.

3) Mode kontrol: pengguna dapat memilih kontrol lokal atau kontrol cerdas (melalui PC)

4) Interlock mode kontrol: ada saklar di panel kontrol untuk memilih mode kontrol, mode kontrol lainnya tidak valid jika pengguna memilih satu mode kontrol.

1) Punya tombol berhenti darurat.

2) Dalam kasus overload, overheat, sirkuit pendek, bank beban akan secara otomatis menghapus beban dan memberikan alarm.

3) Perlindungan kipas: Load bank tidak bisa dimuat sebelum daya kipas dihidupkan.

4) Berikan alarm jika kipas tidak normal atau volume udara tidak cukup, dll.

5) Tombol perlindungan: ada beberapa tombol perlindungan dapat dimatikan ketika alarm palsu atau untuk kebutuhan khusus.

1) Beban otomatis: Pengguna dapat mengatur beberapa periode daya dan durasi dan bergantian 0%→25%→50%→75%→100% atau 110% kemudian →75%→50%→25%→0%. dll untuk melakukan pengujian beban otomatis.

2) Dapat melakukan pengujian paralel untuk beberapa unit.

3) Data dapat disimpan, dapat menampilkan data real-time dan data riwayat.

4) Bagan dan grafik dapat diekspor dalam format JPG saat menguji data yang diekspor dalam format Excel dan Word, dan semuanya dapat dicetak.

Deskripsi Simbol Meter: Dalam proses pemuatan, mesin dapat menampilkan parameter secara real-time dengan instrumen pengukuran.

Tampilan area operasi instrumen, diagram kunci adalah sebagai berikut: Instrumen memiliki atas, tengah dan bawah tiga jendela tampilan, setiap nilai dan simbol unit membentuk data.jendela atas menunjukkan 100.0V, itu adalah untuk mengatakan fase A tegangan adalah 100V.

F1, F2 dan di bagian bawah, Anda dapat beralih tiga jendela dan daur ulang tampilan parameter.
Simbol bahasa Inggris yang berarti:
V: simbol tegangan fase; Unit: V, dan dikombinasikan dengan K, M hingga kV MeV;
V LL: dua simbol menunjukkan tegangan jalur; Unit: V, dan dikombinasikan dengan K, M hingga kV MV;
A: Simbol arus; Unit: A, dan dikombinasikan dengan K, M sampai kA, MA;
W: simbol daya aktif; Satuan: W, dan dikombinasikan dengan K, M menjadi kW, MW;
Var: simbol daya reaktif; satuan: Var, dan dikombinasikan dengan K, M menjadi kvar, Mvar;
VA: Simbol daya tampak; Unit: VA, dan K, M kombinasi kVA, MVA;
Hz: Simbol Frekuensi; Satuan: Hertz;
PF: Simbol Faktor Daya;
E: simbol energi; Satuan: Ep (kekuatan aktif) kWh, Eq (energi reaktif) kVAh, Es (kekuatan tampak) kVA;
3P3L: 3 fase 3 kabel dua komponen;
3V3A: 3 fase 3 kabel tiga elemen;
3P4L: tiga fase empat kabel;
